HCC-T10-DC
HCCTG

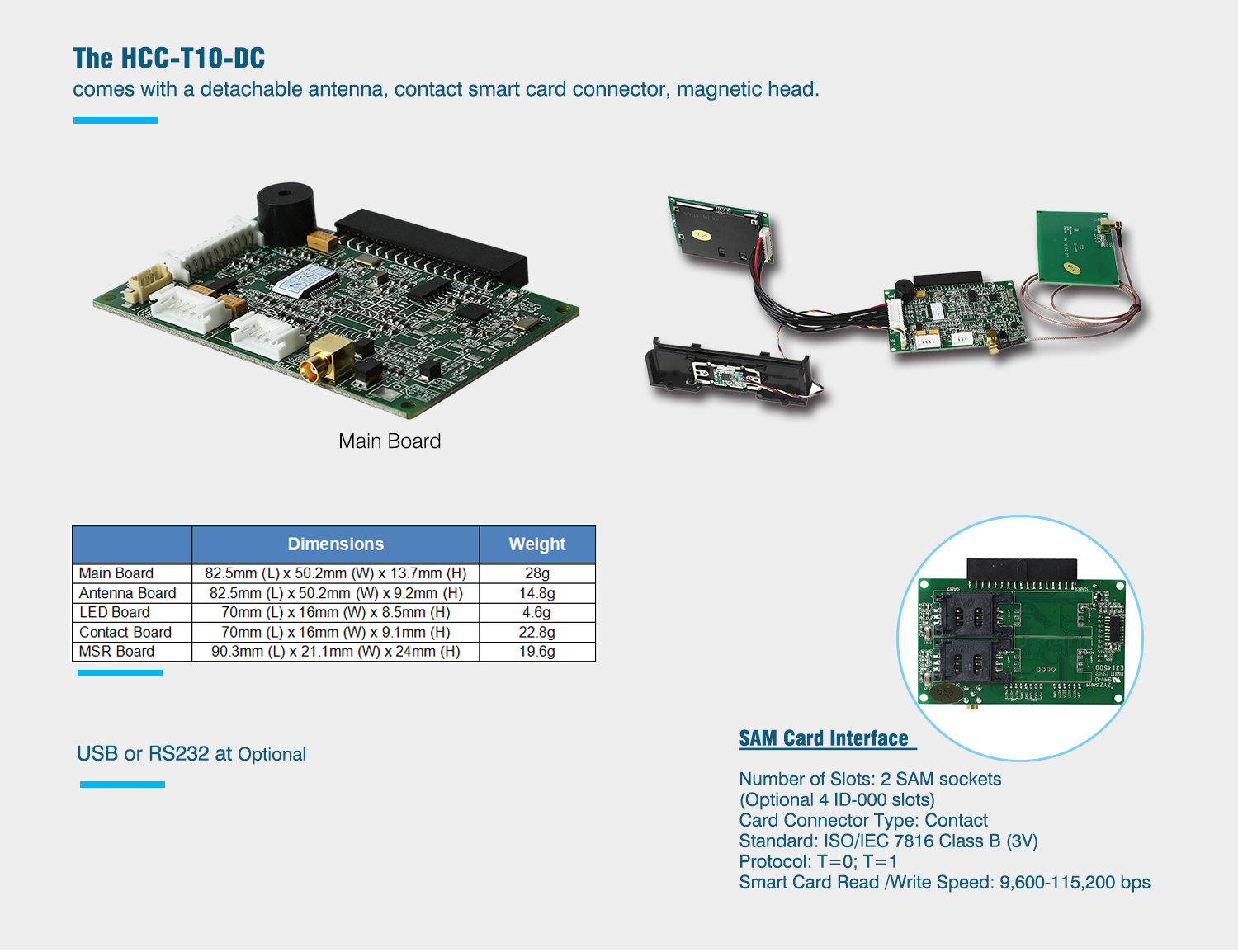

HCC-T10-DC — это универсальный модуль чтения/записи «3 в 1», предназначенный для поддержки широкого спектра типов карт, включая контактные смарт-карты, бесконтактные карты и карты с магнитной полосой. Он оснащен рядом полезных функций, которые повышают его функциональность и простоту использования. Он оснащен съемной антенной, которую при необходимости можно легко снять и заменить. Кроме того, он имеет контактный разъем для смарт-карт, магнитную головку и 4 разъема SAM, что обеспечивает плавную интеграцию с различными типами карт и систем.
Этот модуль считывания специально разработан для быстрой и простой интеграции во встроенные системы. Его можно легко встроить в различные устройства, такие как торговые автоматы, системы безопасного контроля доступа, банкоматы, киоски, игровые автоматы, сканеры и POS-терминалы. Такая универсальность делает его отличным выбором для таких отраслей, как розничная торговля, гостиничный бизнес, банковское дело и т. д.
Технические характеристики
Dimensions | Основная плата | 82,5 мм (Д) x 50,2 мм (Ш) x 13,7 мм (В) |
Антенная плата | 82,5 мм (Д) x 50,2 мм (Ш) x 9,2 мм (В) | |
Светодиодная плата | 70 мм (Д) x 16 мм (Ш) x 8,5 мм (В) | |
Контактная доска | 70 мм (Д) x 16 мм (Ш) x 9,1 мм (В) | |
Совет МСР | 90,3 мм (Д) x 21,1 мм (Ш) x 24 мм (В) | |
Масса | Основная плата | 28г |
Антенная плата | 14,8 г | |
Светодиодная плата | 4,6 г | |
Контактная доска | 22,8 г | |
Совет МСР | 19,6 г | |
Власть | Источник питания | USB |
Напряжение питания | 5 В постоянного тока | |
Ток питания | Макс.500мА | |
Возможности подключения | RS232 | 3 линии RXD, TXD и GND без управления потоком |
USB | USB 2.0 Полная скорость | |

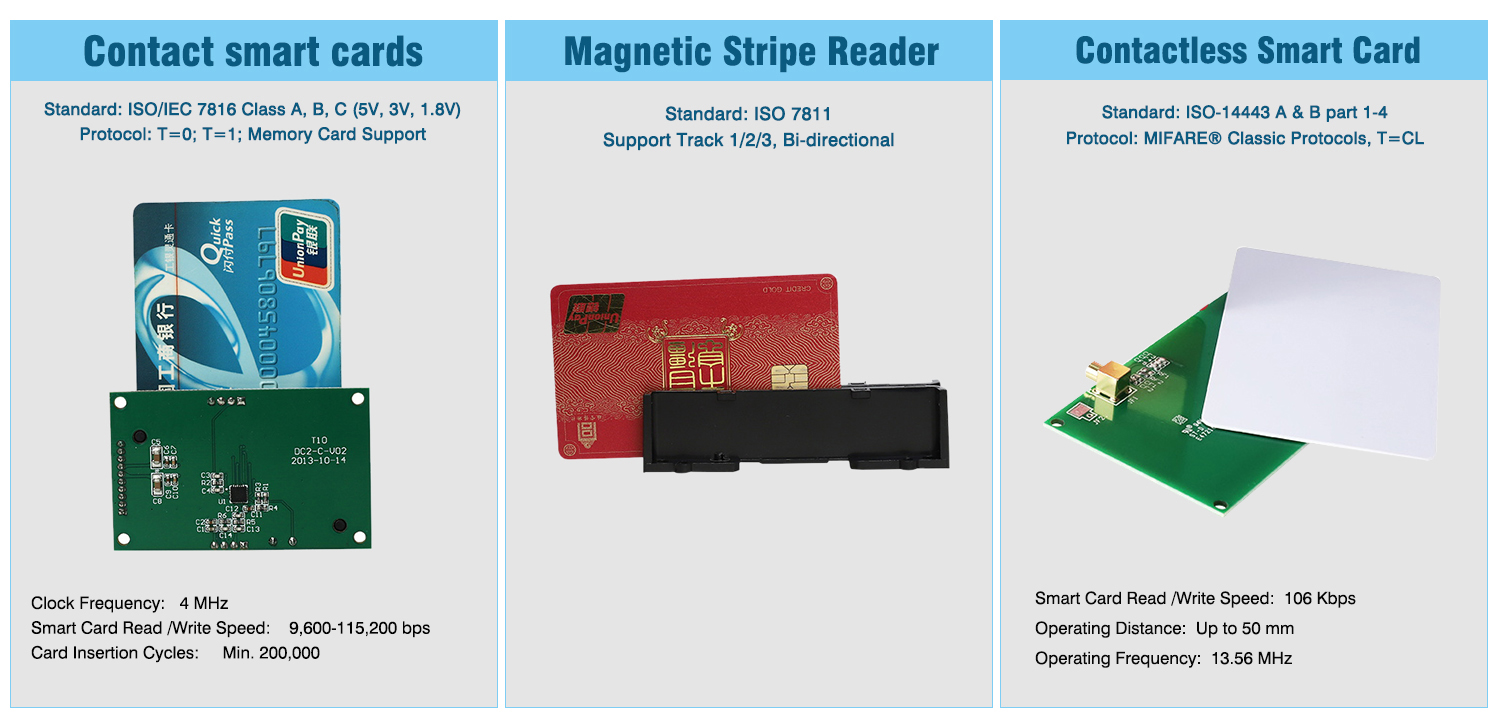

Контактный интерфейс смарт-карты | Количество слотов | 1 слот ID-1 |
Стандартный | ISO/IEC 7816, класс A, B, C (5 В, 3 В, 1,8 В) | |
Протокол | Т=0;Т=1;Поддержка карт памяти | |
Ток питания | Макс.50 МА | |
Защита от короткого замыкания | (+5) V/GND на всех контактах | |
Тип разъема карты | Слот ICC 0: Посадка | |
Тактовая частота | 4 МГц | |
Скорость чтения/записи смарт-карты | 9600–115200 бит/с | |
Циклы вставки карт | Мин.200 000 | |
Интерфейс бесконтактной смарт-карты | Стандартный | ISO-14443 A и B, части 1–4 |
Протокол | МИФАРЕ® Классические протоколы, T=CL | |
Скорость чтения/записи смарт-карты | 106 Кбит/с | |
Рабочее расстояние | До 50 мм | |
Рабочая частота | 13,56 МГц | |
Интерфейс карты SAM | Количество слотов | 4 слота ID-000 |
Тип разъема карты | Контакт | |
Стандартный | ISO/IEC 7816, класс B (3 В) | |
Протокол | Т=0;Т=1 | |
Скорость чтения/записи смарт-карты | 9600–115200 бит/с | |
Интерфейс карты с магнитной полосой | Стандартный | ИСО 7811 Трек 1/2/3, двунаправленный |
Чтение | Поддерживается | |
Встроенная периферия | Зуммер | монотонный |
Светодиодные индикаторы состояния | 4 светодиода для индикации состояния (слева направо: синий, желтый, зеленый, красный) | |
Условия эксплуатации | Температура | -10°С – 50°С |
Влажность | от 5% до 93%, без конденсации | |
Сертификаты/ Согласие | ISO/IEC 7816, ISO/IEC 14443, ISO/IEC 7811, контактный PBOC 3.0 L1, бесконтактный PBOC 3.0 L1, контактный EMV L1, бесконтактный EMV L1 | |
Поддерживаемые операционные системы | Windows98, Windows ME, Windows 2000, WindowsXP, Windows7, Windows 8.1, Windows10, Linux | |

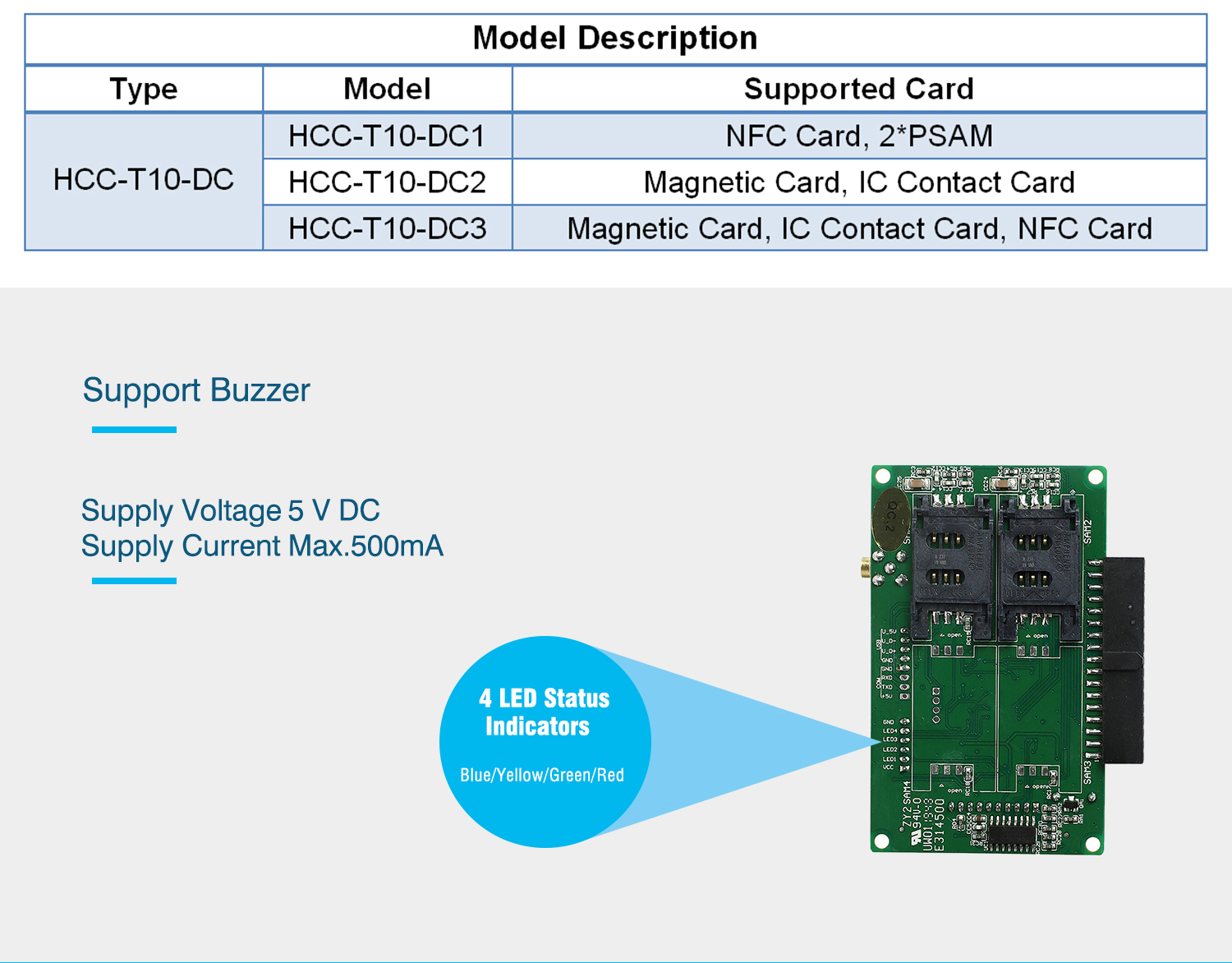

Описание модели
Тип | Модель | Поддерживаемая карта |
HCC-T10-DC
| HCC-T10-DC1 | NFC-карта, 2*PSAM |
HCC-T10-DC2 | Магнитная карта, контактная карта IC | |
HCC-T10-DC3 | Магнитная карта, контактная карта IC, карта NFC |
